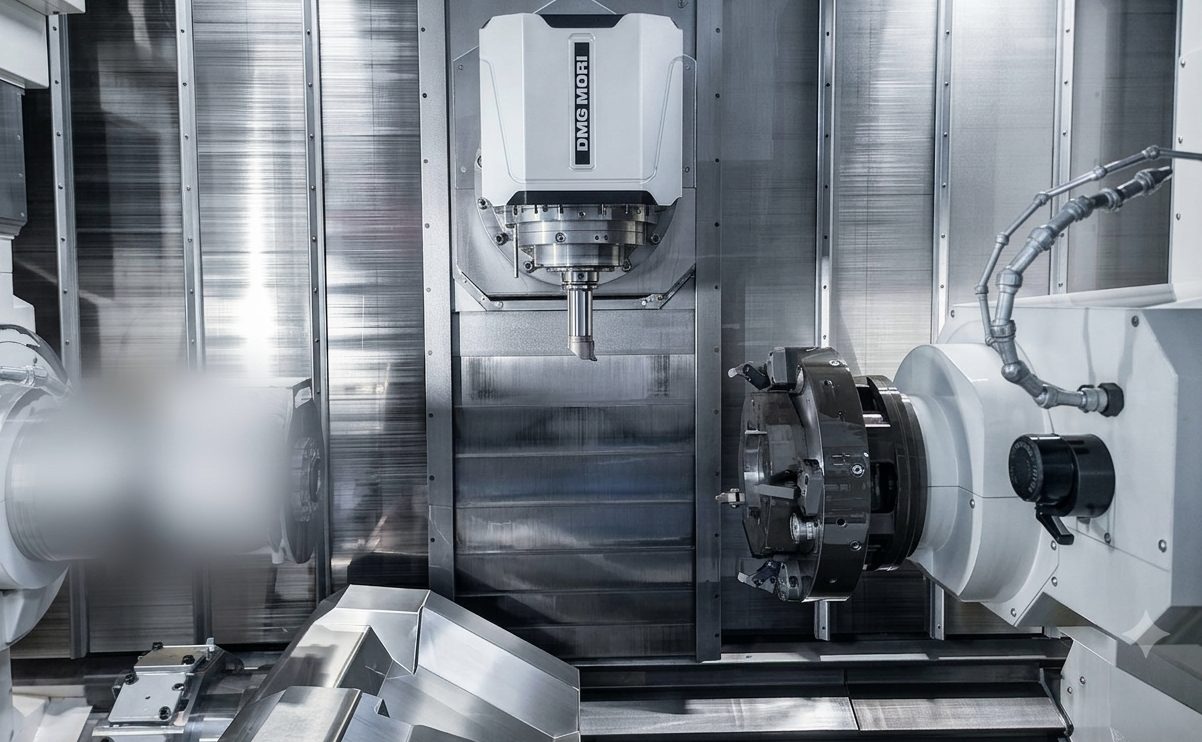

Drehfräsen – Komplettbearbeitung in einer Aufspannung

Was ist Drehfräsen?

Beim Drehfräsen werden Dreh- und Fräsbearbeitung auf einer Maschine kombiniert. Das Werkstück rotiert für die Drehbearbeitung, während angetriebene Werkzeuge oder eine vollwertige Frässpindel die Fräsbearbeitung übernehmen. Das Ziel ist die Komplettbearbeitung: Aus dem Rohteil entsteht in einem Arbeitsgang das fertige Bauteil.

Drehfräsen oder Fräsdrehen – wo liegt der Unterschied?

Beide Begriffe beschreiben die Kombination aus Drehen und Fräsen, setzen den Schwerpunkt aber unterschiedlich.

Beim Drehfräsen liegt der Fokus stärker auf dem Drehen. Gemeint sind dabei häufig Maschinen mit einem Revolver mit angetriebenen Werkzeugen, die zusätzlich zur Drehbearbeitung fräsen können.

Beim Fräsdrehen ist es umgekehrt: Diese Maschinen sind auf das Fräsen ausgelegt, können aber ebenso drehen. Sie verfügen über eine Haupt- und eine Gegenspindel mit Drehfunktion sowie über eine vollwertige Frässpindel mit Werkzeugwechsel und B-Achse.

Im allgemeinen Sprachgebrauch hat sich jedoch der Begriff Drehfräsen durchgesetzt – auch dann, wenn technisch das Fräsdrehen gemeint ist.

Worauf es beim Drehfräsen ankommt – die Vorteile

Keine mehrfachen Aufspannungen, keine Maschinenwechsel

Klassisch wird ein Bauteil erst auf einer Drehmaschine gedreht und anschließend auf einer Fräsmaschine gefräst. Beim Drehfräsen entfällt dieser Wechsel vollständig – das Bauteil wird auf einer Maschine fertig.

Deutlich weniger Rüst- und Bestückungszeit

Es muss nur eine Maschine gerüstet werden statt zwei. Ebenso entfällt die doppelte Bestückungszeit, weil das Bauteil nur einmal eingelegt wird. Gerade in der Serienfertigung schlägt das unmittelbar auf die Stückkosten durch.

Genauigkeit auch ohne Ausrichtfläche

Manche Bauteilgeometrien geben nach der Drehbearbeitung keine geeignete Fläche zum Ausrichten her – oder nur eine, die sich schwer und ungenau antasten lässt. Beim Drehfräsen entfällt dieses Problem: Alle Bearbeitungen entstehen in einer Spannlage, mit Gegenspindel in zwei exakt zueinander definierten Spannlagen.

Komplettbearbeitung – der Vorteil gegenüber dem 5-Achs-Fräsen

Gegenüber der Bearbeitung auf 5-Achs-Fräsmaschinen liegt der große Vorteil der Dreh-Fräs-Technik in der echten Komplettbearbeitung: Aus einem Rohteil entsteht in einem Arbeitsgang auf einer Maschine das fertige Bauteil. Möglich wird das durch die automatische Übergabe des Bauteils von der Haupt- auf die Gegenspindel, sodass auch die Rückseite ohne manuelles Umspannen fertigbearbeitet wird.
